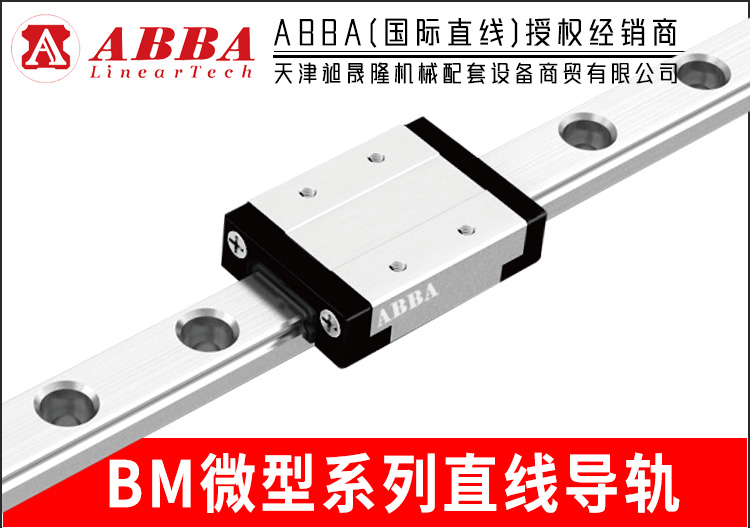

BM-微型系列直线导轨

产品概述

ABBA BM微型系列直线导轨采用可靠的制造工艺与出色材料，具有紧凑轻巧的结构设计。其滑块与导轨的组合能够实现高精度的直线运动导向，有效减少摩擦阻力并确保平稳顺滑的运行。导轨表面经过TeShu处理，具备良好的耐磨性与抗腐蚀性，可适应多种复杂的工作环境。

该系列直线导轨提供了多种规格型号，以满足不同负载、行程与安装空间的要求。滑块内部配备细密的滚珠循环系统，滚珠在滑块与导轨之间滚动，将滑动摩擦转化为滚动摩擦，大大降低了运动过程中的能量损耗与磨损。同时，bm - 微型系列直线导轨还具备出色的刚性，能够承受一定的侧向力与冲击力，保障在高速、高负载工况下仍能保持精准的运动轨迹。

工作原理

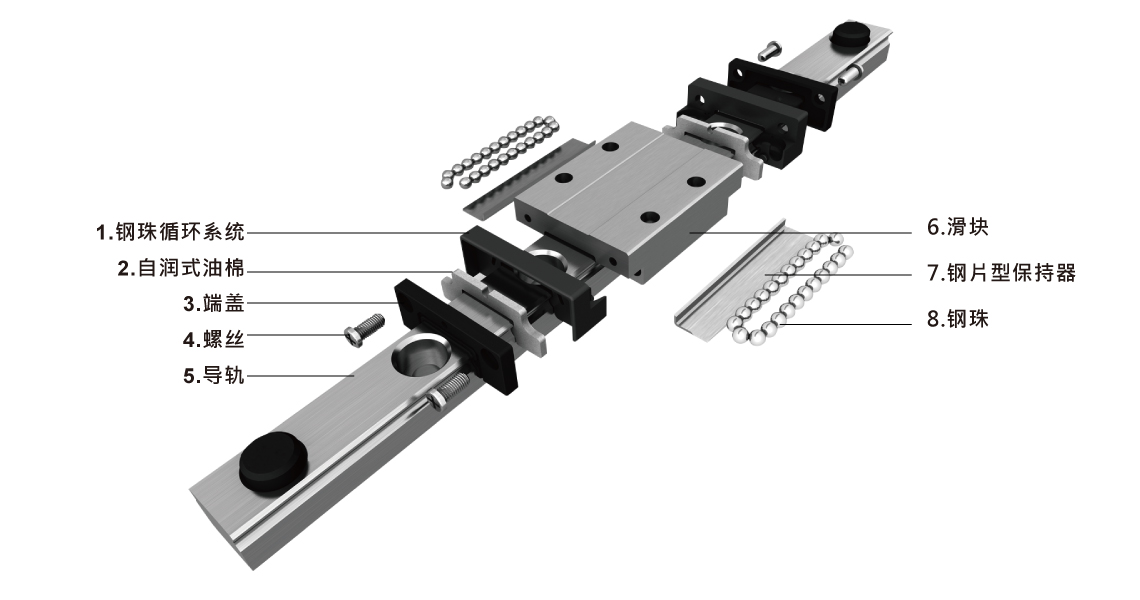

bm - 微型系列直线导轨的工作原理基于滚珠在滑块与导轨之间的滚动运动。当滑块受到外力作用沿导轨方向移动时，滚珠在滑块内部的循环通道中循环滚动。滚珠与导轨及滑块的接触点形成微小的滚动摩擦副，这种滚动摩擦相较于传统的滑动摩擦具有JiDi的摩擦系数，使得滑块能够轻松地在导轨上进行直线运动。

导轨上加工有高精度的滚道，其形状与滚珠相适配，确保滚珠在滚动过程中的顺畅性与稳定性。滑块内部的滚珠循环系统通过TeShu的结构设计，使滚珠能够在循环过程中不断地补充到负载区域，维持滑块的稳定运行。在整个运动过程中，导轨起到了精确导向的作用，限制滑块只能沿着预定的直线方向移动，从而实现了高精度的直线运动控制。

常见型号

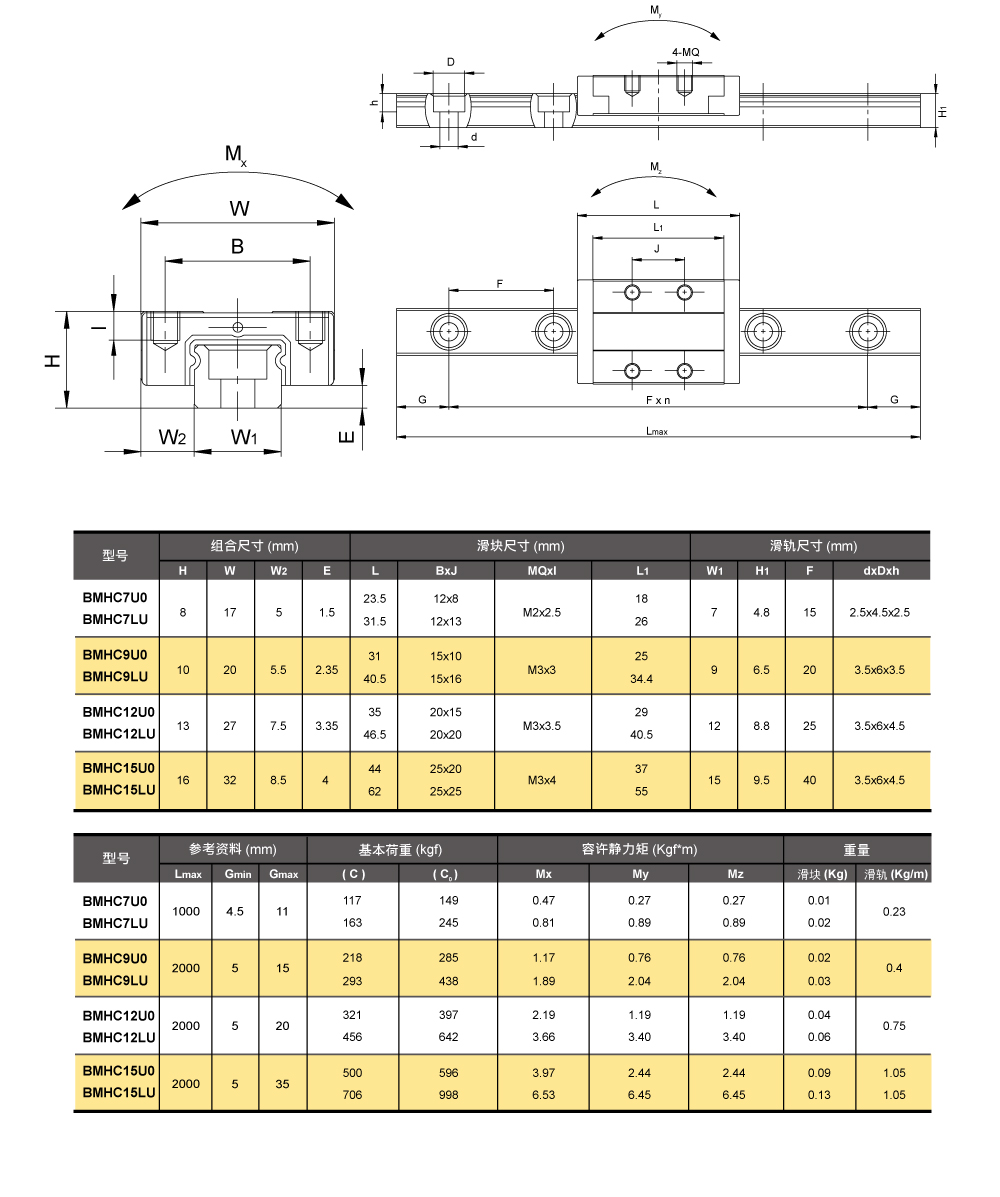

BMHC-U0/LU标准型

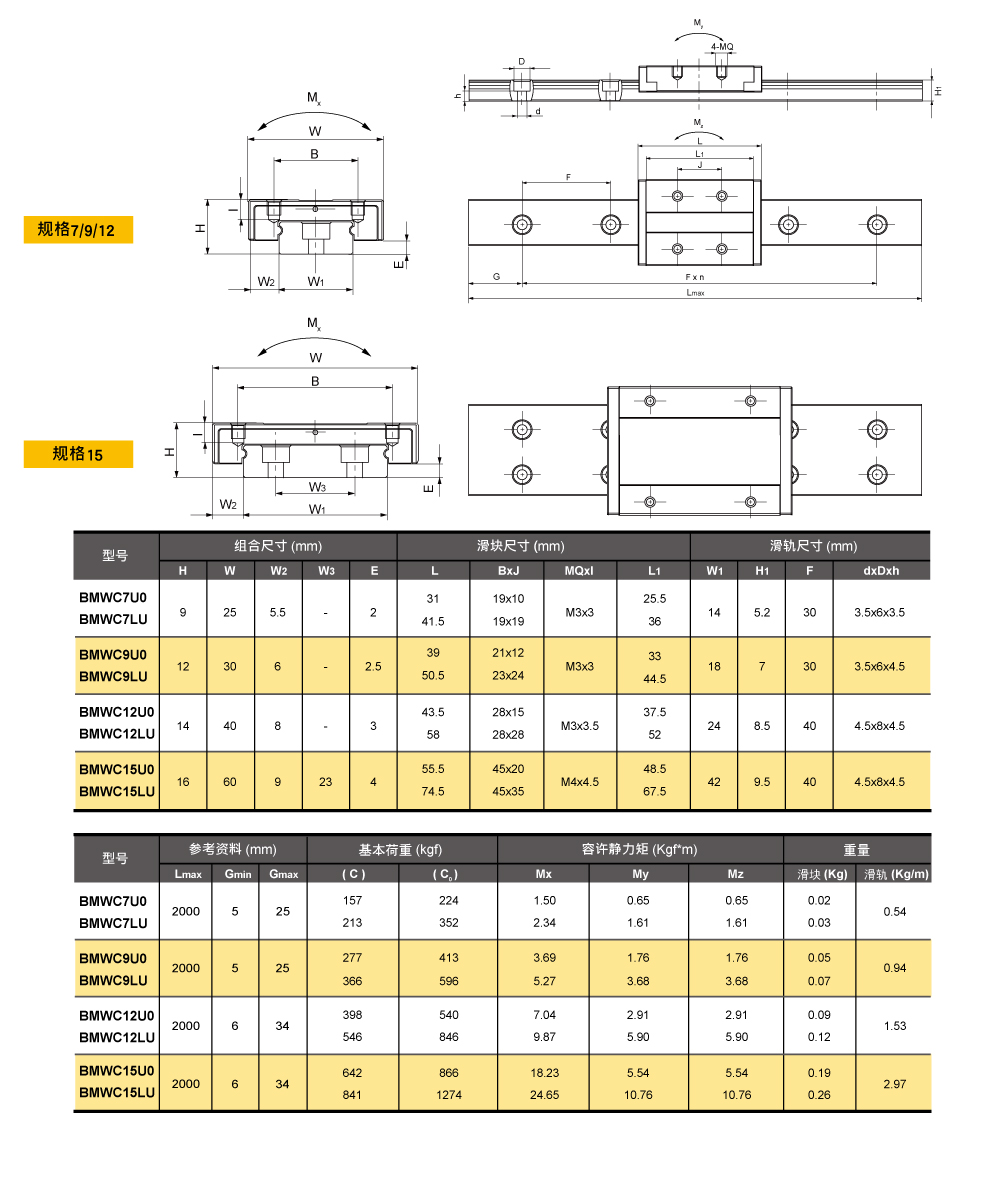

BMWC-U0/LU宽型

应用领域

由于其可靠的性能特点，abba bm - 微型系列直线导轨在众多领域得到了广泛应用。

在电子设备制造行业，如半导体芯片生产设备、电子细密组装设备等，对运动部件的精度要求更高。bm - 微型系列直线导轨能够为这些设备提供精准的定位与平稳的运动，确保电子元件的精确加工与组装，有效提高产品质量与生产效率。

在医疗器械领域，例如手术机器人、细密检测仪器等设备中，直线导轨的高精度与可靠性至关重要。它可以帮助实现医疗器械的精确操作与精准测量，为医疗诊断与治疗提供有力支持，保障患者的平安与治疗效果。

在自动化生产线方面，无论是小型零部件的自动化装配线，还是高速物流输送系统，bm - 微型系列直线导轨都能发挥出色的作用。其能够适应频繁的启停与高速运动，确保生产线的稳定运行，降低设备故障率，提高整体生产的自动化程度与产能。

在光学仪器制造中，对于镜片的研磨、镀膜设备以及光学检测仪器等，直线导轨的高精度与低摩擦特性有助于实现光学元件的精细加工与精确调整，保障光学系统的性能与成像质量。
